Каталоги односторонних кабельных сборок с шагом контактов 0,8-1 мм

В данном разделе представлены односторонние кабельные сборки ФРАКСИС на основе микроразъёмов с шагом 0,8-1 мм производства Molex, JST, JAE и Hirose. Такие сборки применяются для компактных кабель-плата (wire-to-board) соединений в электронной аппаратуре, где критичны малые габариты, высокая плотность монтажа и стабильность электрического контакта.

Сборки данного типа применяются в промышленной электронике, измерительной технике, медицинском оборудовании, встраиваемых системах, периферийных платах, интерфейсных модулях, дисплейных узлах и датчиках. Представленные серии объединяют малый шаг контактов, использование обжимных контактов и ориентацию на сигнальные и маломощные цепи внутри компактных устройств.

• Обозначения
• Сравнительная таблица и каталоги
• Особенности выбора
• FAQ

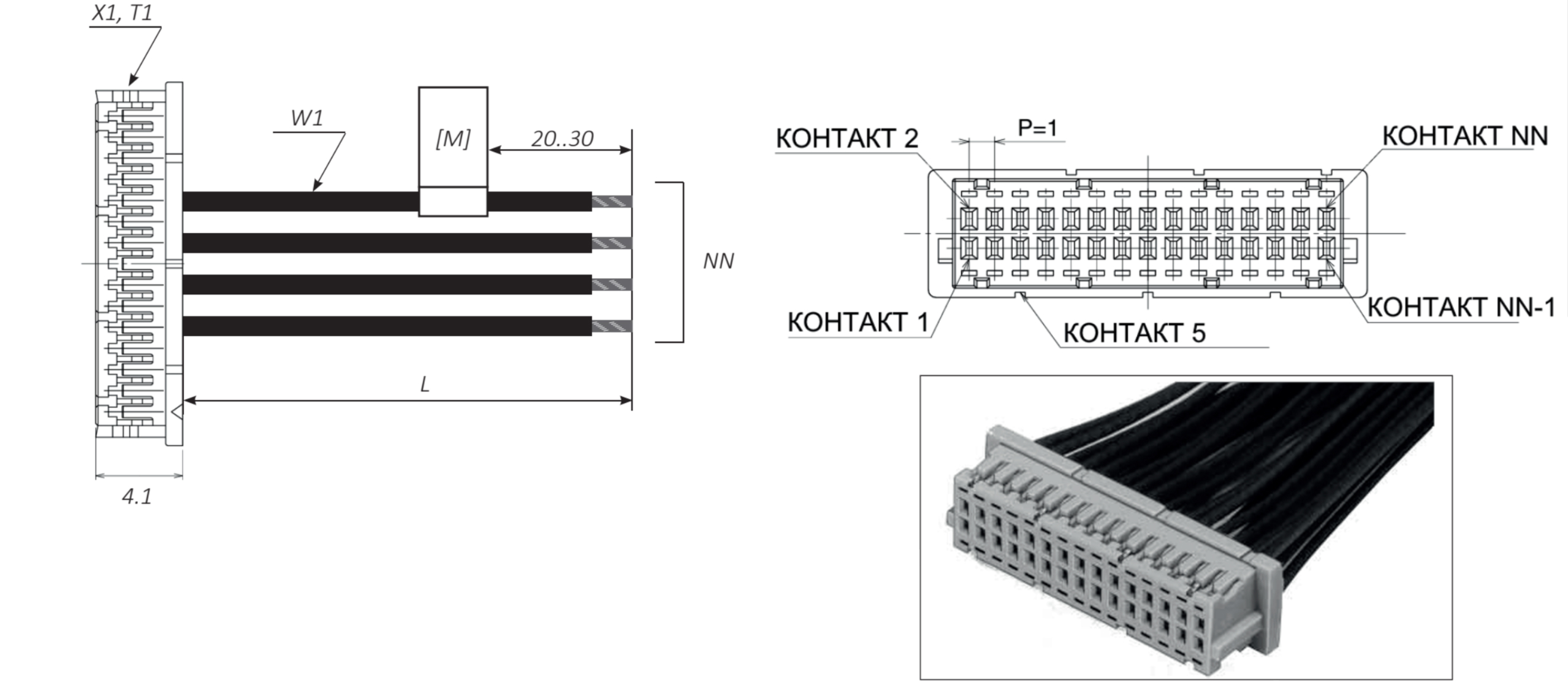

Структура условного обозначения наименований

Шаблон:

Расшифровка обозначений:

Каталоги односторонних кабельных сборок ФРАКСИС

В таблице приведены сравнительные данные по коннекторам, используемым в составе кабельных сборок.

Общие технические характеристики изделий:

• Температура: -25..+85 (из каталога). Диапазон расширяется другим проводом.
• Провод: UL1061. Другие провода см. в каталоге или по запросу.
• Длина хвостика: 15см.
• Вторая сторона залужена длиной 5мм.

Изображение	Модель	Серия	Производитель	Шаг	Ток контакта	Диапазон проводов	Количество контактов	Рядность	Скачать каталог

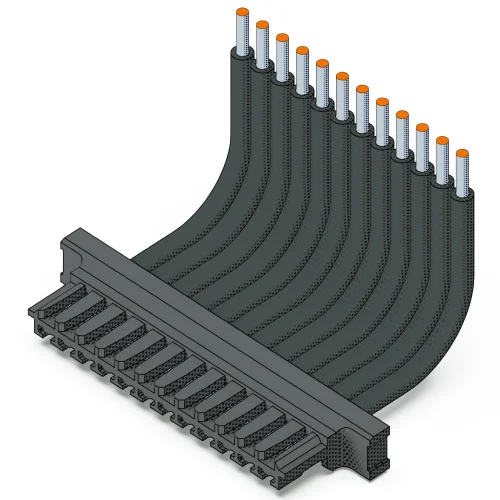

	D010	Zero-Hachi 214719	Molex	0,8 мм	до ~2.5 A	AWG 28–30	2-20	1

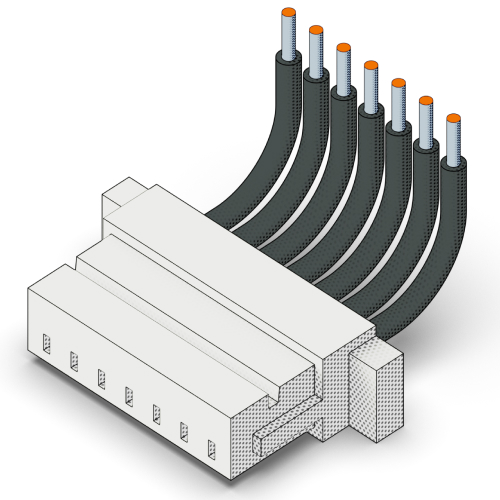

	D020	SH	JST	1 мм	до ~1 A	AWG 28–30	2-20	1

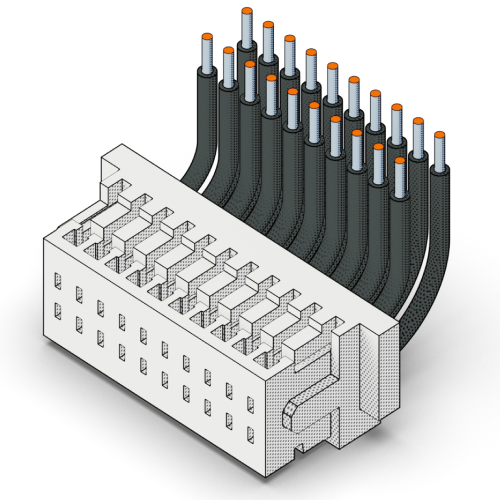

	D030	SHD	JST	1 мм	до ~1 A	AWG 28–30	20, 30, 40, 50	2

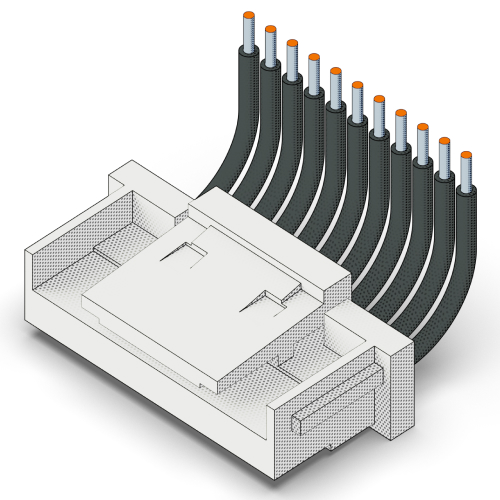

	D040	NSH	JST	1 мм	до ~1 A	AWG 28–30	2-15	1

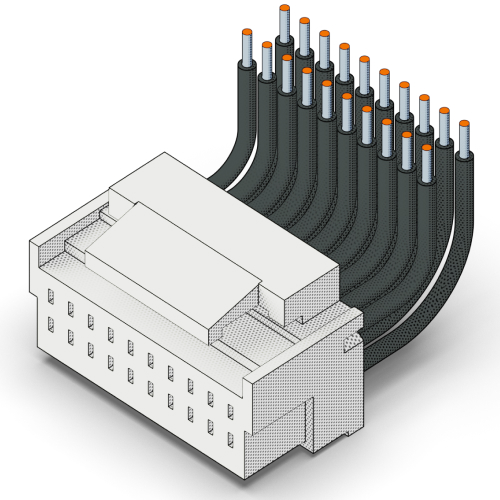

	D050	NSHD	JST	1 мм	до ~1 A	AWG 28–30	16, 20, 24, 28, 32, 40	2

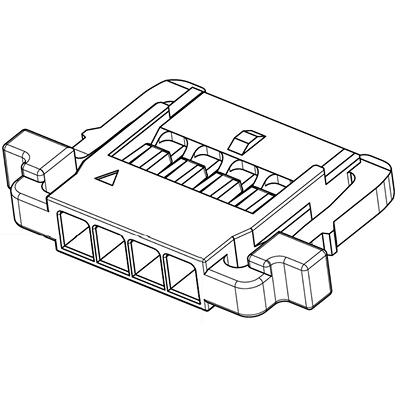

	D060	Pico-Lock 503764	Molex	1 мм	до ~1.5 A	AWG 28–30	2-6	1

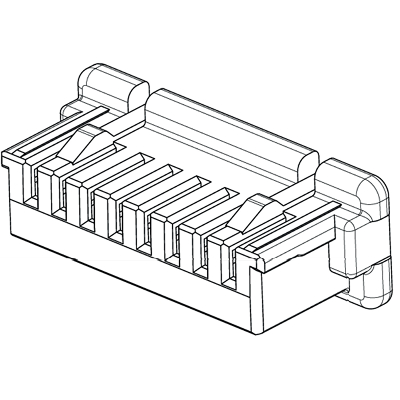

	D070	OneBlade 214092	Molex	1 мм	до ~2.5 A	AWG 28–30	2-8	1

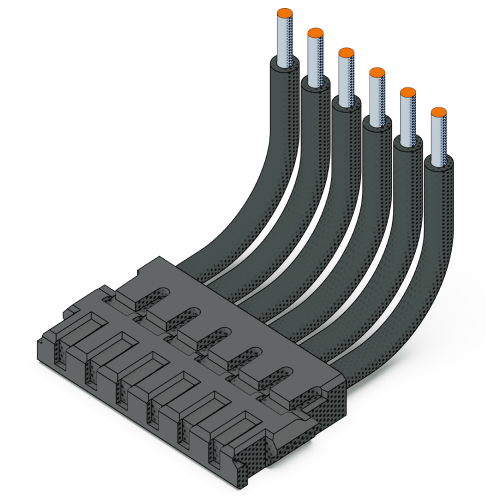

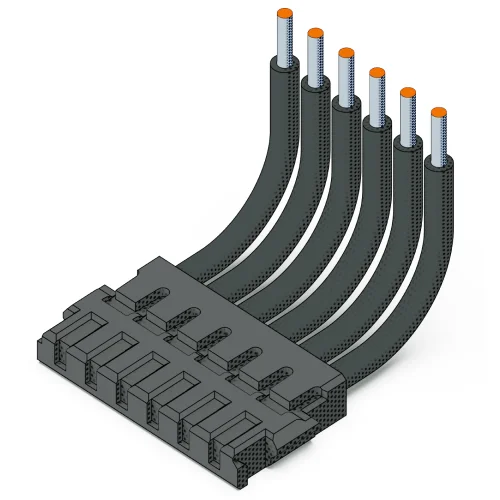

	D080	Pico-EZmate Plus	Molex	1 мм	до ~2.8 A	AWG 28–30	2-6	1

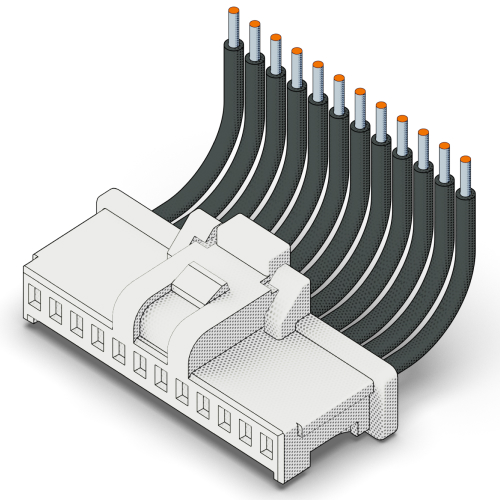

	D090	Pico-Clasp 501330	Molex	1 мм	до ~1 A	AWG 28–30	2-15	1

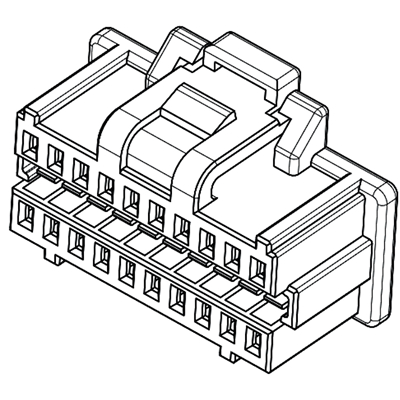

	D100	Pico-Clasp 501189	Molex	1 мм	до ~1 A	AWG 28–30	20, 30, 40, 50	2

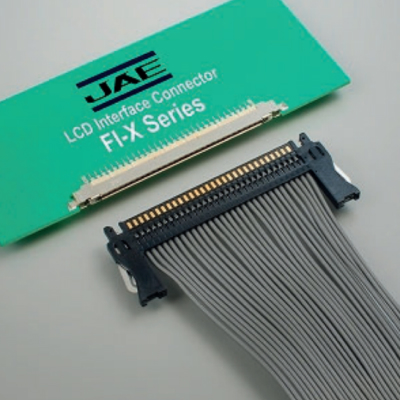

	D110	FI-X30	JAE	1 мм	до ~1 A	AWG 30–32	30	1

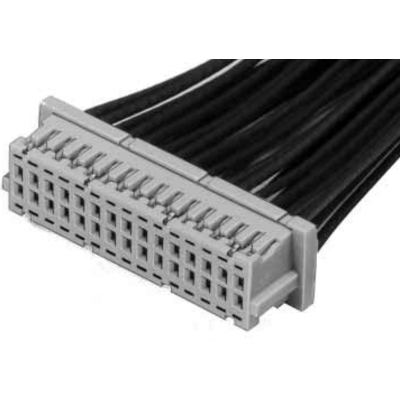

	D120	DF20	Hirose	1 мм	до ~1 A	AWG 28–30	10, 20, 30, 40, 50	2

Односторонние кабельные сборки 0,8-1 мм: особенности выбора серии

При выборе кабельной сборки с разъёмами 0,8-1 мм обычно оценивают не только шаг контактов, но и совокупность параметров: допустимый ток, диапазон применяемых проводов, тип фиксации, высоту соединения и условия эксплуатации изделия.

Для компактных внутренних подключений в приборах часто рассматриваются такие серии, как JST SH, Molex Zero-Hachi и JAE FI-X30. Если в конструкции требуется более надёжная механическая фиксация, обычно выбирают Molex Pico-Lock, Pico-Clasp или JST NSH, для удобства вертикального соединения и защиты от неправильной стыковки выбирают Pico-EZmate Plus.

Такие различия критичны при проектировании оборудования, которое работает в условиях вибраций, ограниченного пространства или повышенных требований к стабильности соединения. Для окончательного выбора следует сопоставлять параметры конкретной серии с требованиями изделия, конструкцией платы и условиями эксплуатации.
