Односторонняя кабельная сборка на основе JST SH 1.0mm
00RUB
Односторонняя кабельная сборка на основе JST SH 1.0mm
Документация
Обзор

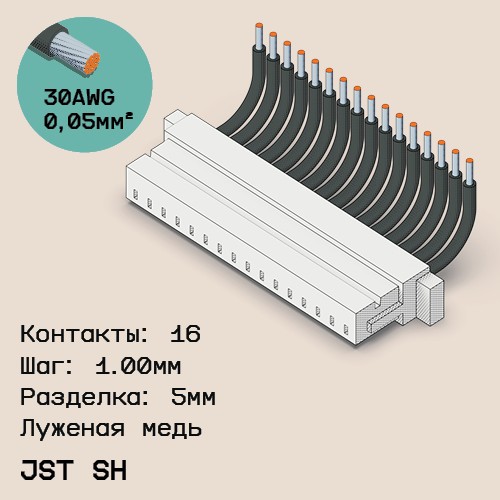

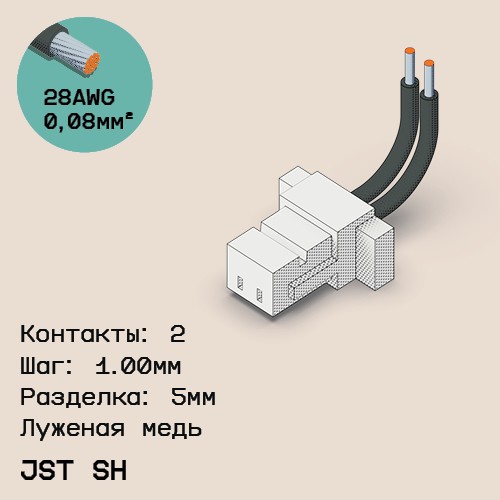

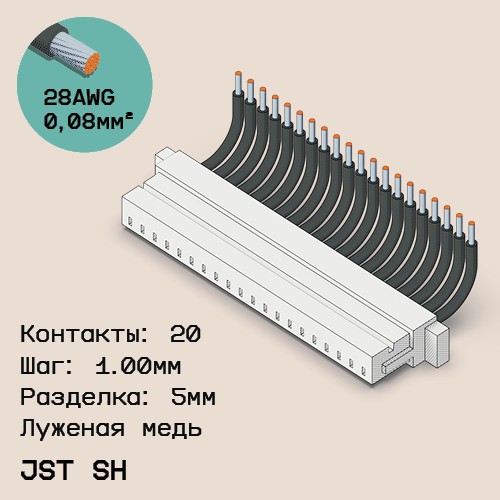

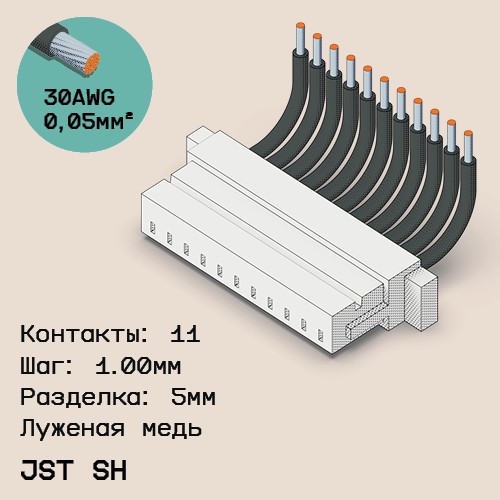

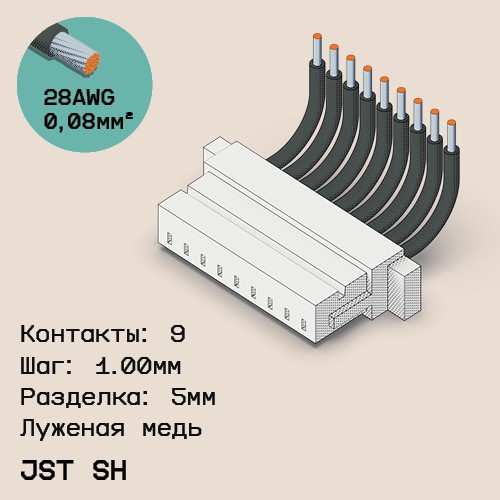

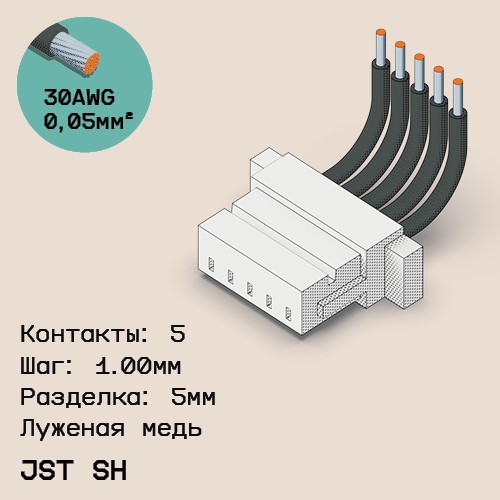

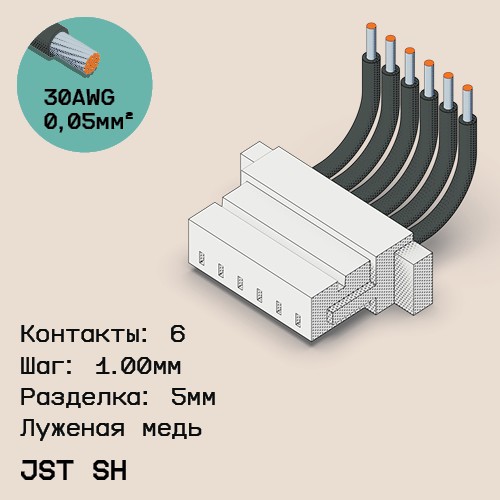

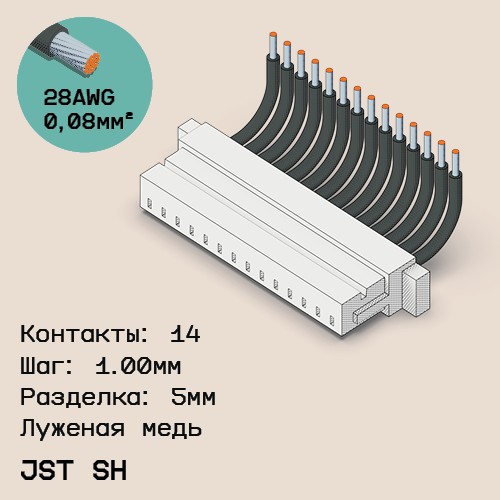

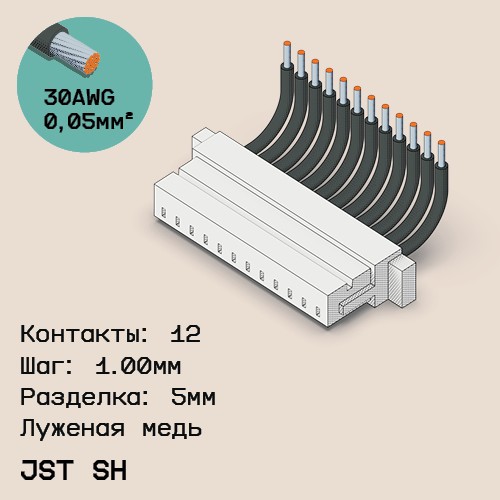

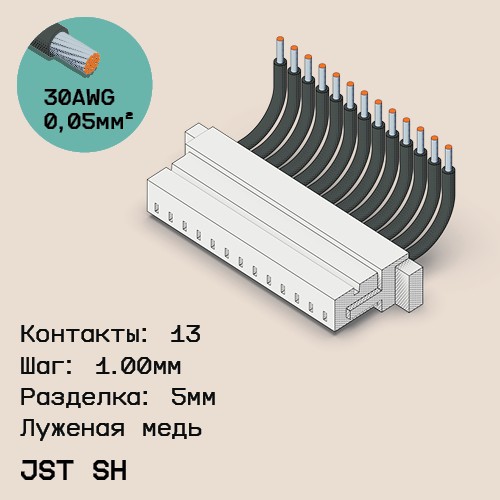

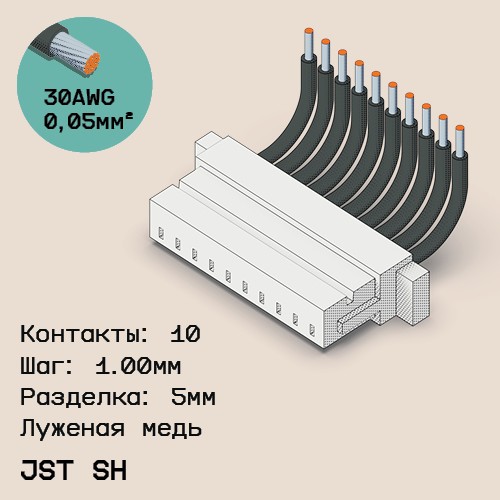

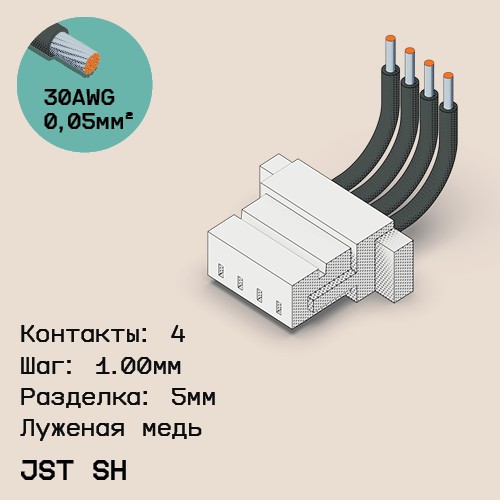

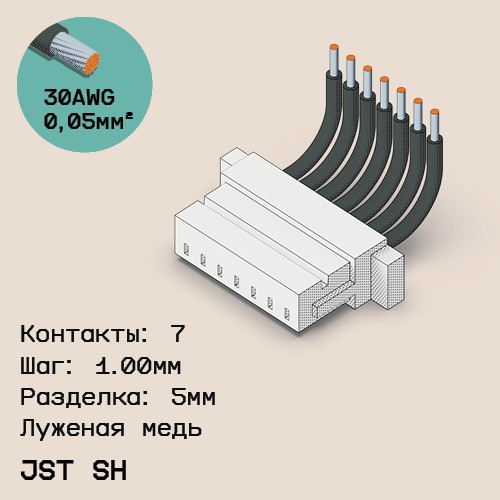

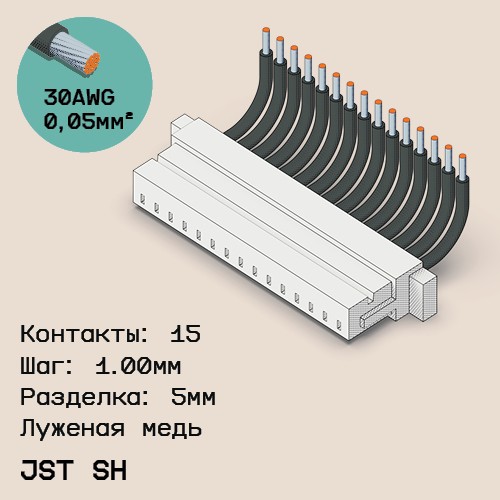

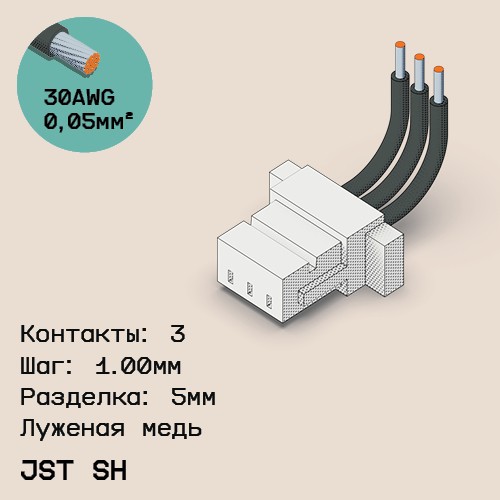

Сборка включает разъём JST, обжимные терминалы SSH-003T-P0.2-H и многожильные провода UL1061 (28 или 30 AWG) в ПВХ-изоляции. Количество контактов может составлять от 2 до 20, стандартная длина проводов — 15 см (возможны другие варианты), а второй конец проводов может иметь различные варианты разделки, например лужёную медь или прямой рез. Кабель предназначен для внутреннего статичного монтажа и рассчитан на рабочую температуру −25…+85 °C, при этом корпус разъёма выполнен из LCP, а оболочка проводов — из ПВХ
Характеристики
Материал корпуса | LCP (Жидкокристаллический полимер) |
Длина, м | 0.15 |
Тип провода | UL1061 |
Разъем 1 | JST SH 1.0mm |
Шаг контактов 1, мм | 1 |
Кол-во пинов Разъем 1 | 2 |
Разъем 2 | Луженая медь, зачистка 5мм |
Рабочая температура, °C | -25..+85 |
Напряжение, В | 50 |
Диаметр проводника, мм | 0.85 |
Материал контакта | Лужение 1мкм |
Материал оболочки провода | ПВХ |
Кол-во проводов | 2 |
Калибр | 28 AWG |
Цвет | черный |
Кол-во рядов, шт | 1 |
