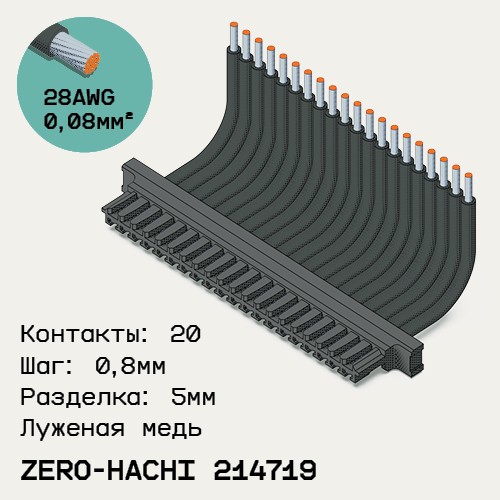

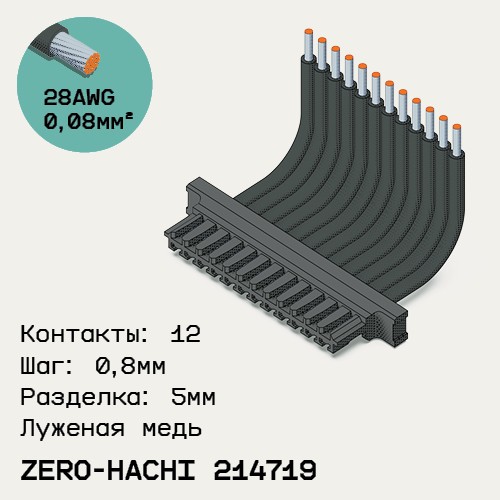

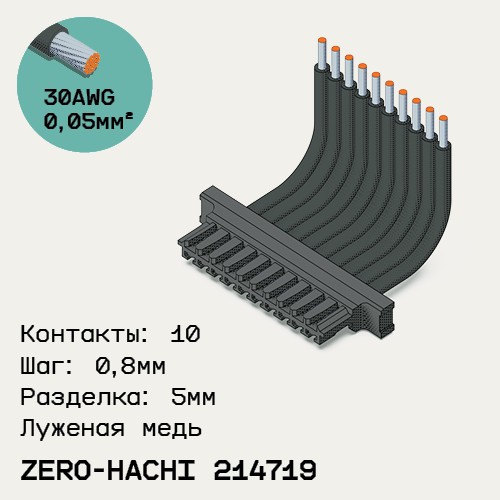

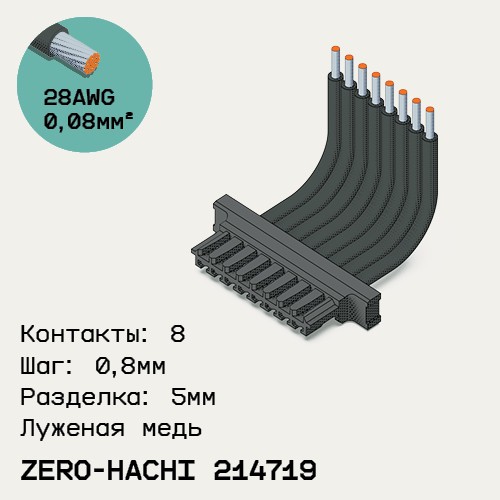

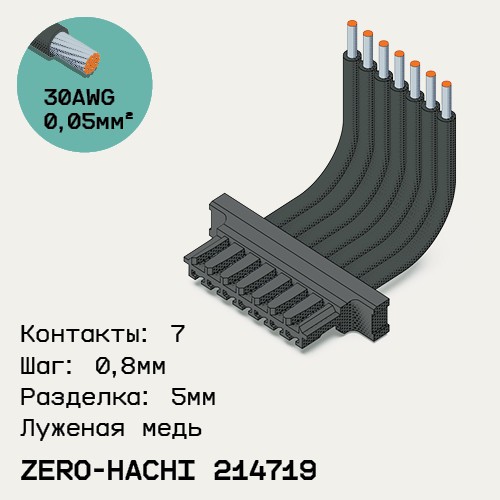

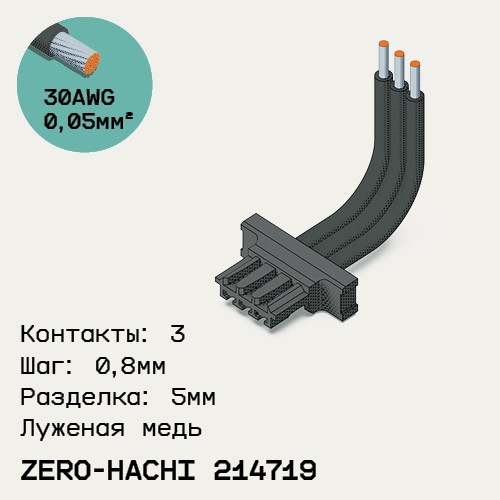

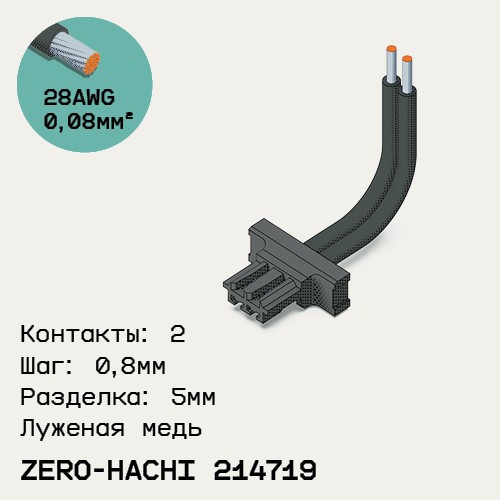

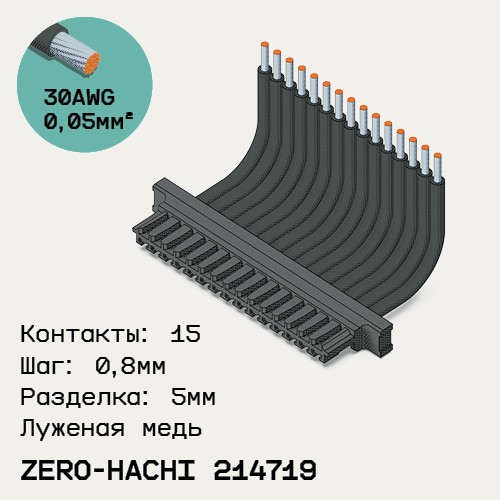

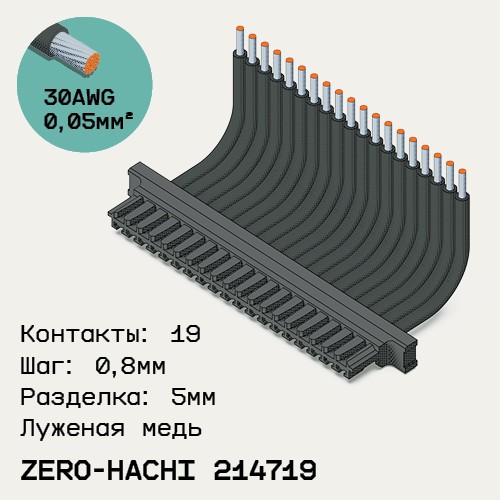

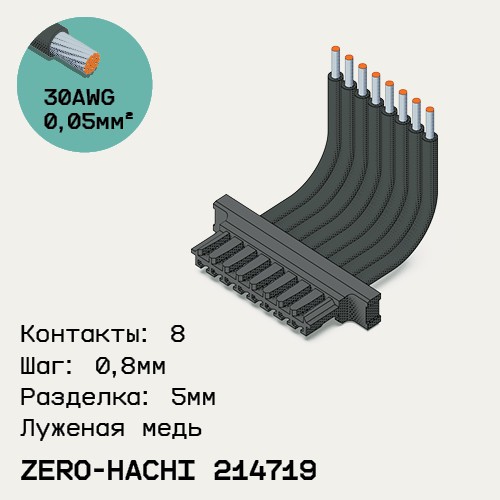

Односторонняя кабельная сборка на основе Molex Zero-Hachi 214719
00RUB
Односторонняя кабельная сборка на основе Molex Zero-Hachi 214719
Документация
Обзор

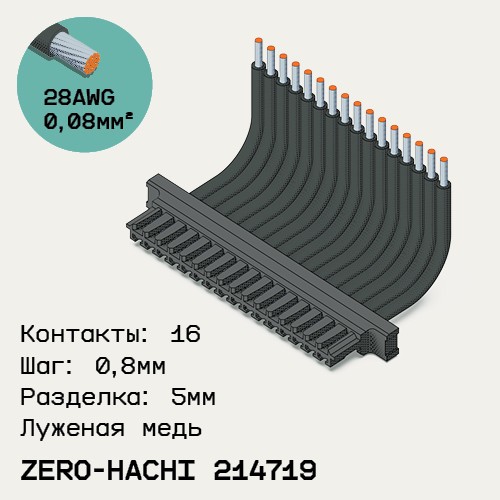

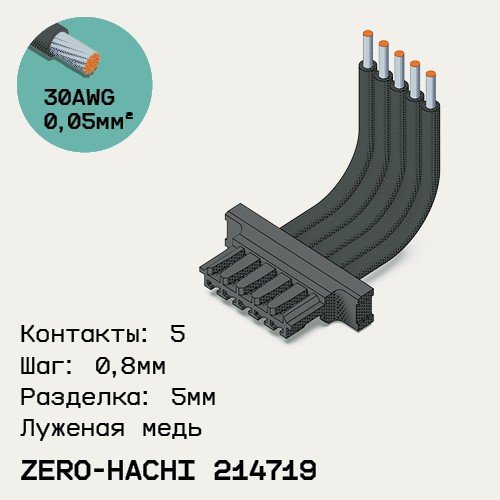

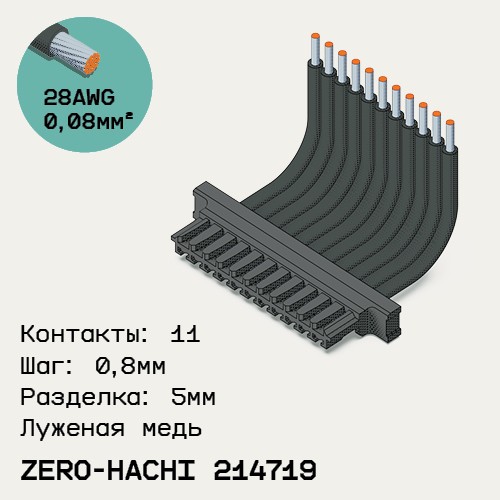

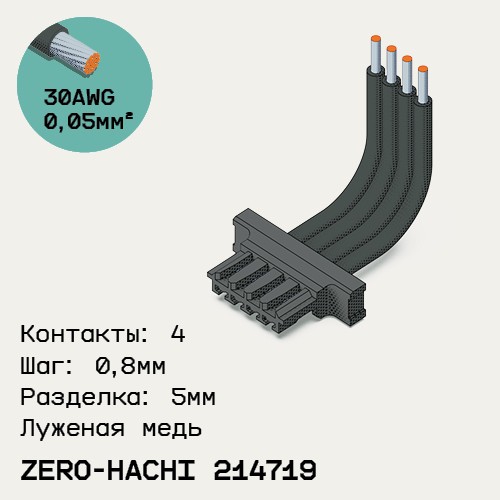

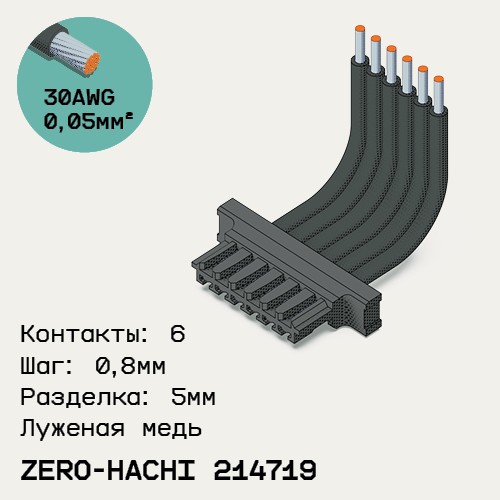

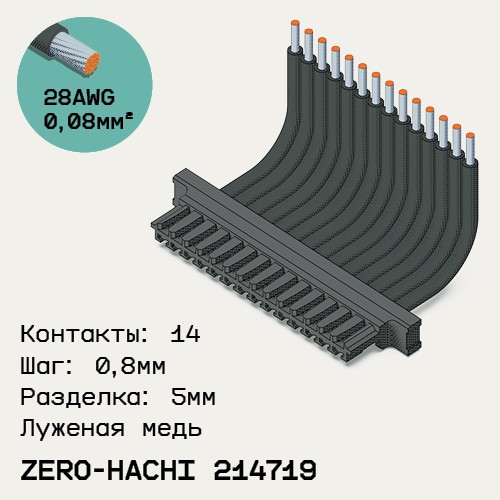

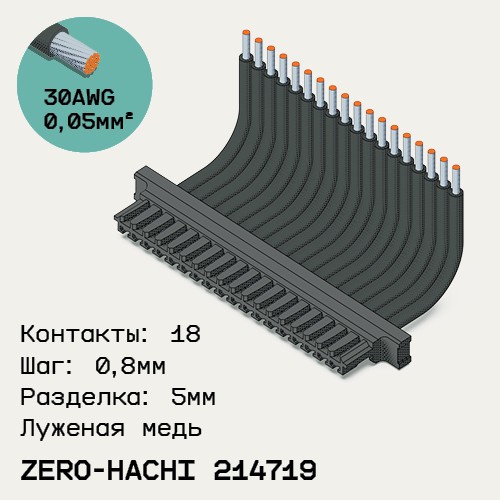

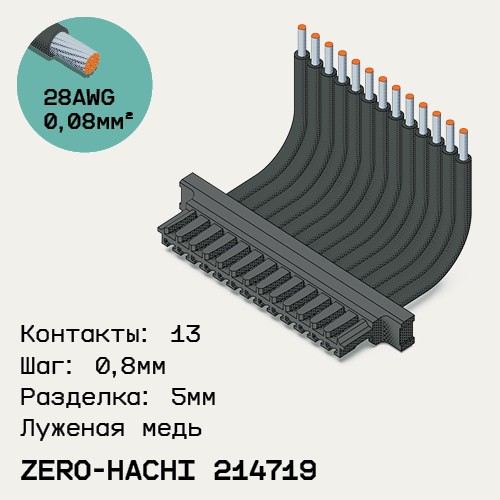

Сборка состоит из разъёма Molex, обжимных терминалов и многожильных проводов типа UL1061 (обычно 28 или 30 AWG) в ПВХ-изоляции. Второй конец проводов может иметь различные варианты разделки (лужёная медь, прямой рез или обжимной терминал), а количество контактов варьируется от 2 до 20. Длина кабеля стандартно 15 см (возможны другие варианты). Кабель рассчитан на внутренний статичный монтаж и эксплуатацию при температуре −30…+85 °C (с возможным расширением диапазона при использовании другого провода)
Характеристики
Предельный ток, А | 1,2A на контакт для 28 AWG / 1.0A на контакт для 30 AWG |
Материал корпуса | LCP (Жидкокристаллический полимер) |
Длина, м | 0.15 |
Тип провода | UL1061 |
Разъем 1 | Molex Zero-Hachi 214719 |
Шаг контактов 1, мм | 0.8 |
Кол-во пинов Разъем 1 | 10 |
Разъем 2 | Луженая медь, зачистка 5мм |
Рабочая температура, °C | -30..+85 |
Диаметр проводника, мм | 0.85 |
Материал контакта | Лужение 1мкм |
Материал оболочки провода | ПВХ |
Кол-во проводов | 2 |
Калибр | 28 AWG |
Цвет | черный |
Кол-во рядов, шт | 1 |
