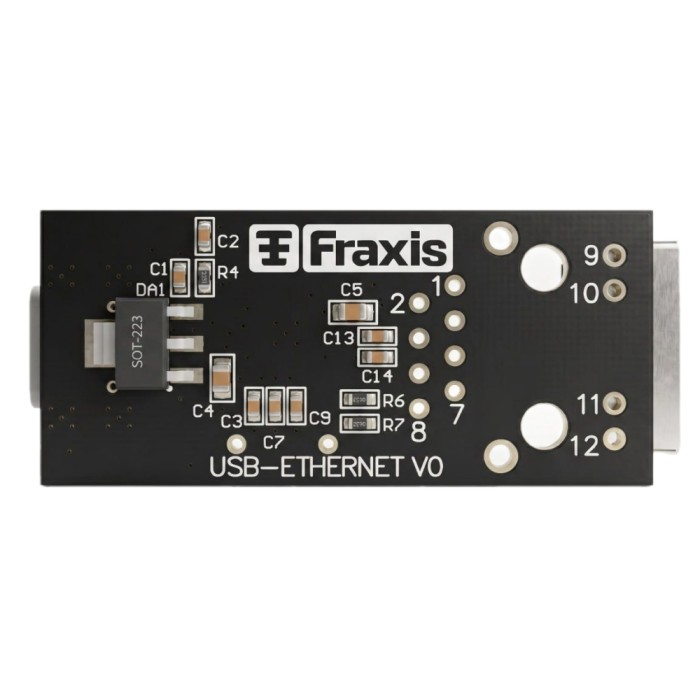

Преобразователь USB — Ethernet 10/100, беcкорпусное исполнение
Преобразователь USB — Ethernet 10/100, беcкорпусное исполнение
Произведено в РФ
Произведено в РФ
Документация
Обзор
Преобразователь USB–Ethernet предназначен для подключения промышленного оборудования, контроллеров и измерительных приборов к компьютеру через интерфейс USB, обеспечивая работу с сетью Ethernet 10/100 Мбит/с. Подходит для расширения сетевых портов ПК и ноутбуков, для гальванически изолированного подключения к промышленным сетям и для встраивания в системы автоматизации.
Интерфейс Ethernet гальванически развязан от порта USB трансформаторной развязкой 3 кВ постоянного напряжения / 2 кВ переменного напряжения — защищает оборудование и ПК от наводок, разности потенциалов и импульсных помех. Поддержка CDC-ECM, CDC-NCM и RNDIS позволяет работать без установки сторонних драйверов в Windows, Linux и macOS.
Особенности и преимущества
- Подключение к ПК или промышленному контроллеру через USB Type-C: USB 2.0 HS, до 480 Мбит/с.
- Ethernet 10/100 Мбит/с, автосогласование, совместимость с IEEE 802.3 10BASE-T / 100BASE-TX.
- Поддержка CDC-ECM, CDC-NCM и RNDIS — работает без установки сторонних драйверов.
- Полная гальваническая трансформаторная развязка Ethernet от USB: 3 кВ DC, 2 кВ AC.
- Без внешних переключателей режимов — конфигурация через ПО.
- Auto MDI/MDIX, контроль и генерация контрольных сумм IPv4/IPv6 TCP/UDP, VLAN-тегирование IEEE 802.1Q.
- Светодиодная индикация состояния интерфейсов.
- Индустриальный диапазон рабочих температур: −40…+65 °C.
- Два варианта исполнения: в корпусе и без корпуса.
- Произведено в Российской Федерации.
| Ethernet 10/100 | Совместимость с IEEE 802.3 10BASE-T / 100BASE-TX, автосогласование скорости и Auto MDI/MDIX — автоматическое определение прямого и кроссового кабеля. |
| Без драйверов | Поддержка CDC-ECM, CDC-NCM и RNDIS — работает «из коробки» в Windows, Linux и macOS без установки сторонних драйверов. |
| Гальваническая развязка | Трансформаторная развязка Ethernet от USB: 3 кВ постоянного напряжения, 2 кВ переменного напряжения — защита оборудования и ПК. |
| Сетевые функции | Аппаратный offload контрольных сумм IPv4/IPv6 TCP/UDP, VLAN-тегирование IEEE 802.1Q, IEEE 802.3x flow control, буферизация TX/RX. |
| Энергосбережение | Спящий режим, low-power конфигурация сети, динамическое управление питанием, удалённое пробуждение по magic-пакетам и Wake-on-LAN. |
| Производство | Произведено в Российской Федерации. Два варианта исполнения: в корпусе и без корпуса. |
Области применения
- промышленная автоматизация и АСУ ТП;
- подключение ПЛК и контроллеров к локальной сети;
- расширение сетевых портов ПК и ноутбуков;
- гальванически изолированное подключение к Ethernet-сегментам;
- системы мониторинга и телеметрии;
- лабораторное и измерительное оборудование.
Назначение контактов DB-9M
Винтовая клеммная колодка 5 контактов, шаг 3,5 мм.
| Контакт | Сигнал | Описание |
|---|---|---|
| 1 | TX+ | Ethernet передача, положительный сигнал. |
| 2 | TX− | Ethernet передача, отрицательный сигнал. |
| 3 | RX+ | Ethernet приём, положительный сигнал. |
| 4 | RX− | Ethernet приём, отрицательный сигнал. |
| 5 | GND/Shield | Экран кабеля / общий. |
Характеристики
| Интерфейс CAN FD | |
Производитель | ФРАКСИС |
| Питание | |
Питание от USB | 5 В ±10% |
Потребляемый ток, А | не более 0,3 А |
| Интерфейсы | |
USB | USB Type-C |
| Интерфейс USB | |
Разъём USB | USB Type-C |
Стандарт USB | USB 2.0 High Speed, совместим с USB 1.0 / 1.1 |
Скорость передачи данных интерфейса USB | до 480 Мбит/с (USB 2.0 HS) |
| Интерфейс Ethernet | |
Разъём интерфейса Ethernet | 5-контактная разъёмная винтовая клеммная колодка, шаг 3,5 мм |
Скорость передачи данных Ethernet | 10 / 100 Мбит/с, автосогласование |
Совместимость | IEEE 802.3 10BASE-T / 100BASE-TX |
Поддерживаемые кабели | CAT5 UTP, CAT6 UTP |
Дальность передачи | до 120 м |
Auto MDI/MDIX | поддерживается — автоматическое определение прямого и кроссового кабеля |
| Сетевые возможности | |
Драйверы | CDC-ECM, CDC-NCM, RNDIS — без установки сторонних драйверов |
Аппаратный offload | контрольная сумма пакетов IPv4 / IPv6; генерация и проверка контрольной суммы IPv4 TCP/UDP/HEAD и IPv6 TCP/UDP |
VLAN | IEEE 802.1Q tagging |
Управление потоком | IEEE 802.3x flow control, полудуплексное резервное управление при конфликтном давлении |
Буферизация | встроенная буферизация TX / RX |
Энергосбережение | спящий режим, low-power конфигурация сети, динамическое управление питанием |
Удалённое пробуждение | magic-пакеты, Wake-on-LAN |
| Защита и надежность | |
Гальваническая развязка (трансформаторная, Ethernet - USB) | 3 кВ (постоянный ток), 2 кВ (переменный ток) |
Защита от статического электричества | ±15 кВ (Human Body Model), ±15 кВ (IEC 61000-4-2, Air), ±8 кВ (IEC 61000-4-2, Contact) |
| Условия эксплуатации | |
Рабочая температура, °C | от −40 до +65 °C |
Температура хранения | от −40 до +70 °C |
Влажность | от 5 до 95 %, без конденсации |
| Габариты | |
Габариты | не более 48 × 20 × 20 мм |
| Конструктивное исполнение | |
Варианты исполнения | В корпусе / Без корпуса / Под заказ |
Разъёмы преобразователей | USB Type-C; винтовая клеммная колодка 5 × 3,5 мм |
Светодиодные индикаторы | статус USB на плате (Power, активность); Link / Activity Ethernet — на клеммном разъёме (GREEN / YELLOW) |
| Стандарты и сертификаты | |
EMS (электромагнитная совместимость) | МЭК 61000-4-2 (ESD): контакт ±8 кВ, воздух ±15 кВ |
Стандарты Ethernet | IEEE 802.3 10BASE-T / 100BASE-TX, IEEE 802.1Q (VLAN), IEEE 802.3x (flow control) |
