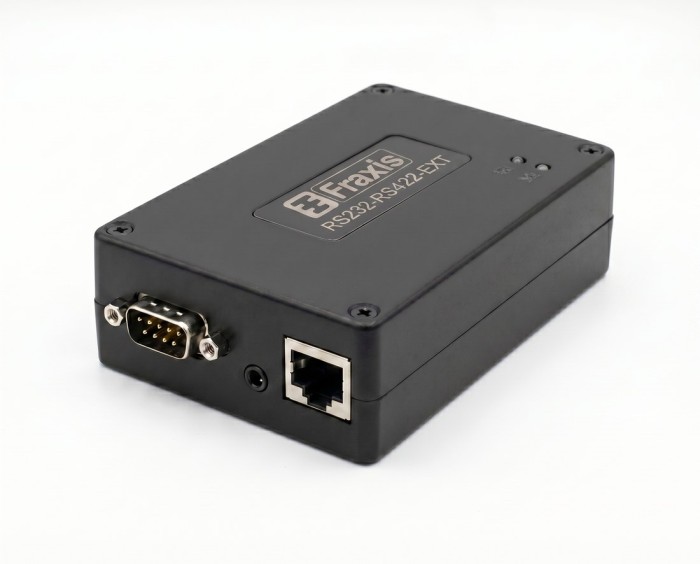

Преобразователь-удлинитель RS-232 – RS-422 изолированный, комплект из двух устройств (пара)
Преобразователь-удлинитель RS-232 – RS-422 изолированный, комплект из двух устройств (пара)
Произведено в РФ
Произведено в РФ
Документация
Обзор
Комплект из двух устройств для одной линии удлинения (передающее и приёмное). Преобразователь-удлинитель RS-232 ↔ RS-422 с изоляцией предназначен для увеличения дальности обмена данными по интерфейсу RS-232 за счёт преобразования сигналов в дифференциальный RS-422 и обратно. На концах линии устанавливаются два одинаковых устройства, связанных витой парой UTP Cat5 через разъём RJ45. Гальваническая развязка 3 кВ защищает порты от разности потенциалов земель и наводок.
Особенности и преимущества
- Увеличение дальности обмена по RS-232 за счёт преобразования в RS-422 и обратно.
- Работает в паре: два одинаковых устройства на концах линии.
- Гальваническая развязка 3 кВ между стороной RS-232 и стороной RS-422.
- Защита от статического электричества ESD ±15 кВ (HBM и воздух), ±8 кВ (контакт).
- Питание от порта RS-232 (port-powered) — в большинстве случаев внешний БП не требуется.
- Линия RS-422 — стандартный разъём RJ45 и кабель UTP Cat5 (витая пара).
- Передаваемые сигналы: TxD, RxD, RTS, CTS.
- Скорость от 50 бод до 115.2 кбит/с по RS-232, поддержка нестандартных скоростей.
- Расширенный индустриальный диапазон температур −40…+85 °C.
- Произведено в Российской Федерации.
Области применения
- удлинение линий RS-232 на промышленных объектах;
- подключение удалённых RS-232-устройств по витой паре;
- АСУ ТП и системы учёта;
- сопряжение оборудования с разными землями;
- лабораторное и измерительное оборудование;
- замена прямого RS-232-кабеля на больших расстояниях.
| RS-232 | Двунаправленный обмен, скорость от 50 бод до 115.2 кбит/с, сигналы TxD, RxD, RTS, CTS. |
|---|---|
| RS-422 (линия удлинения) | Дифференциальная линия точка-точка, разъём RJ45, кабель UTP Cat5 (витая пара). |
| Гальваническая развязка | 3 кВ между сторонами RS-232 и RS-422. |
| Защита ESD | ±15 кВ (HBM и воздух), ±8 кВ (контакт). |
| Питание | Port-powered от линии RS-232; опционально внешнее 5–12 В при недостатке мощности порта. |
| Рабочая температура | от −40 до +85 °C. |
| Комплектность | Для линии нужны два устройства (передающее и приёмное). |
| Исполнение | Бескорпусное (OEM), корпусное и комплект из 2 устройств. |
Характеристики
| Интерфейс CAN FD | |
Производитель | ФРАКСИС |
| Питание | |
Питание от USB | port-powered, 5–12 В (питание от линии RS-232) |
| Скорость передачи данных | |
RS-422 / RS-485 | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод (до 115.2 кбод по RS-232) |
| Защита и надежность | |
Гальваническая развязка | 3 кВ |
Защита от статического электричества | ±15 кВ (HBM и воздух), ±8 кВ (контакт) |
| Условия эксплуатации | |
Рабочая температура, °C | от −40 до +85 °C |
| Габариты | |
Габариты | не более 42 × 80 × 22 мм |
